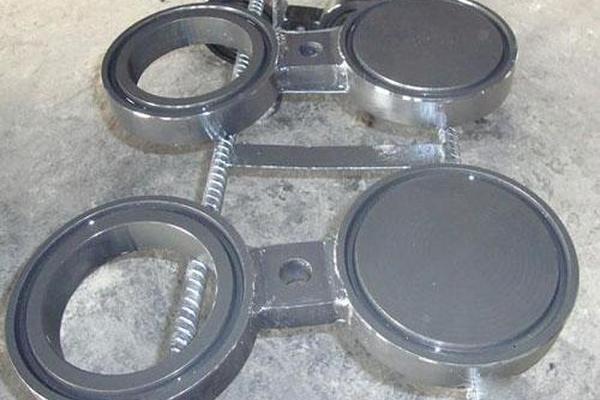

八字盲板（又称8字盲板或眼镜盲板）是工业管道中常用的一种封堵装置，主要用于临时或永久隔离管道系统。其名称来源于其形状类似数字“8”或眼镜，由两部分组成：一部分为实心盲板（用于完全封闭管道），另一部分为空心环（允许介质通过）。通过旋转或移动盲板位置，可快速切换管道通断状态。
核心特点与用途
1. 结构设计：
一体式结构，中间带有隔板，一侧为盲板（封闭），另一侧为通孔（开放）。
通常安装在法兰之间，通过旋转或滑动实现管道通断切换。
2. 主要用途：
隔离管道：在检修、清洗或改造时切断介质流动。
流程切换：用于多支路管道系统的流向控制（如化工生产中的反应釜切换）。
安全防护：防止误操作导致介质泄漏或设备损坏。
3. 优势：
操作便捷：无需拆卸法兰螺栓，切换速度快。
密封可靠：采用金属密封面或垫片，适应高压、高温环境。
重复使用：可长期服役于需要频繁切换的工况。
常见类型与标准
1. 类型：
滑动式八字盲板：通过水平滑动切换状态。
旋转式八字盲板：通过旋转中心轴切换通断。
插板与环板组合：分体式设计，需手动更换。
2. 标准规范：
国际标准：ASME B16.48（美标）、DIN/EN（欧标）。
国内标准：GB/T 石化行业标准。
压力等级：常见有Class 150、300、600等。
选型与安装要点
1. 选型参数：
管道尺寸（DN）、压力等级、介质特性（腐蚀性、温度）。
材质选择：碳钢（CS）、不锈钢（304/316）、合金钢等。
2. 安装注意事项：
确保法兰面清洁，避免杂质影响密封。
对齐管道中心线，防止盲板受力不均。
操作后需检查泄漏情况，必要时使用密封脂或缠绕垫片。
应用场景
石油化工装置（如反应器进出口）。
天然气输送管线的分段检修。
电力、制药等行业的高压管道系统。
注意事项
操作前需确认系统已泄压，避免带压切换。
定期检查盲板密封面磨损情况，及时更换损坏部件。
如果需要更具体的参数或应用案例，建议结合工程图纸或工况需求进一步咨询专业供应商。
